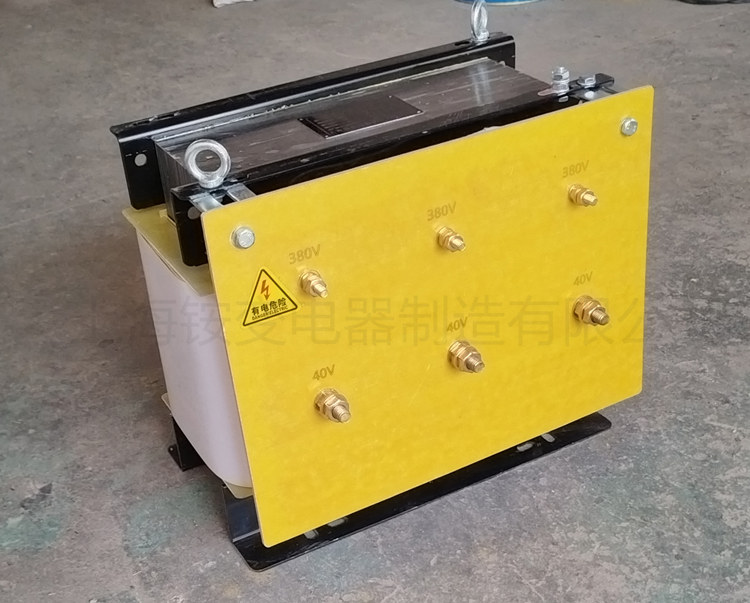

變壓器PSG-10S/10KVA是一種電力設備，主要用于改變電壓的設備。它的輸入電壓為36V，輸出電壓為380V，額定容量為10KVA。此外，它還具有160A的輸入電流和15.1A的輸出電流，采用F級絕緣材料。
這款變壓器具有多種功能和特點。它能夠有效地將電壓從低電平提升到高電平，從而滿足不同電器設備對電壓的需求。其次，該變壓器具有較高的輸入輸出電流，能夠穩定地為設備提供所需的電能。同時，采用F級絕緣材料，能夠提高設備的安全性和穩定性，降低故障率，延長設備的使用壽命。
變壓器PSG-10S/10KVA具有緊湊的設計和高效的性能，適用于各種工業和商業場合，如工廠、建筑工地、商場等。它還具有良好的節能效果，能夠降低能源消耗，減少能源浪費，符合現代綠色環保的理念。

參數特性
1.額定功率：10KVA 10kw 10千瓦。
2.輸入電壓：36v±10% (客戶也可指定電壓)。
3.輸出電壓：380V 400V。
4.電源相數: 三相。
5.頻率范圍：50－60Hz。
6.繞組形式：雙繞組或多繞組。
7.冷卻方式：空氣自冷。
8.效率：≥98%。
9.波形失真：無附加波形失真。
10.可長期連續無人值守工作。
11.絕緣電阻：≥50MΩ。
12.電氣強度；工頻正弦電壓3KV歷時1分鐘無擊穿及閃絡現象。


變壓器的工作原理是基于法拉第電磁感應定律、當一次繞組中的電流變化時，會在鐵心中產生一個變化的磁場。這個磁場會穿過二次繞組，并導致在二次繞組中產生感應電動勢。根據法拉第電磁感應定律，感應電動勢的大小與磁通量的變化率成正比。
該套設備適用于KPU系列電動軌道平板車和KPD系列電動軌道平板車。這兩種電動軌道平板車都屬于低壓供電電動軌道平板車，不需要拖帶電纜。通過地面降壓變壓器來將380V的電源電壓降低到36V或40V，然后供給地面饋電線。
單相低壓供電型平板車使用兩根走行軌道作為饋電線，而三相低壓供電型平板車則在兩根軌道中間再增加一根地面饋電線。這樣的設計能夠更好地滿足不同型號電動軌道平板車的供電需求。
PDG, PSG單、三相低壓路軌供電成套電氣設備是一種非常穩定、方便、理想的驅動成套設備。它廣泛適用于軌道平板車、機械制造、鑄造冶金、鋼鐵企業、鐵道車輛維修等各種企業。

材料說明：
隔離變壓器產品優勢：
產品優勢：
耐壓隔離高：初次級耐壓6000V以上，無擊穿無閃絡
定制設計全：可根據客戶要求設計輸入輸出任意電壓組合，滿足現場需要（200V&220V&380V&440V）
屏蔽抗干擾：三相干式隔離變壓器增加抗干擾屏蔽層獨立接地，高度共模干擾抑制，有效抑制高頻干擾
過載能力強：散熱設計優良，短路過載能力強。
絕緣性能好：H級絕緣導線，耐雷電沖擊水平高，承受突發短路能力強。
制造工藝精：變壓器進行真空浸漆，絕緣等級達H級。
連接組別多：根據客戶指定的連接方式和電壓比靈活配置。
整機效率高：0.35mm低損矽鋼片，空載電流小。
智能型溫控：大功率變壓器配置溫控器，通過預設在線圈的PT100傳感器動態反映線圈溫度變化，可實現故障報警等功能。
顯示功能全：LCD大屏幕顯示，實時追蹤變壓器的運行狀態。

◆使用條件：
1、使用海撥高度≤3000m
2、環境溫度：-45℃～+50℃設備可散熱，勿暴曬
3、相對濕度：≤90%無凝結
4、使用場所無嚴重影響變壓器絕緣強度的腐燭性氣體，金屬粉塵、導電粉塵及無其他易爆易燃的危險物質。

容量(KVA)	外形尺寸 長×寬×高	安裝尺寸	外殼尺寸 長×寬×高	變壓器電壓
PSG-1	180×110×180	80×150	280×210×280	380V/40V
PSG-2	230×150×220	105×145	330×250×320	380V/40V
PSG-3	260×200×250	125×180	360×300×350	380V/40V
PSG-5	300×230×280	145×200	400×330×380	380V/40V
PSG-8	360×230×330	135×275	460×350×430	380V/40V
PSG-10	420×230×420	135×310	570×360×570	380V/40V
PSG-15	480×250×480	140×320	630×370×630	380V/40V
PSG-20	520×250×520	155×400	670×390×670	380V/40V
PSG-30	550×280×650	165×400	800×400×870	380V/40V
PSG-40	610×300×650	170×400	800×400×870	380V/40V
PSG-50	610×300×650	175×400	850×500×850	380V/40V
PSG-60	700×320×660	190×450	850×500×850	380V/40V
PSG-80	700×350×670	195×450	1000×550×1000	380V/40V
PSG-100	750×350×680	210×450	1000×550×1000	380V/40V
PSG-120	750×350×680	215×450	1000×600×1000	380V/40V
PSG-150	850×370×680	230×450	1100×600×1100	380V/40V
PSG-200	950×450×680	290×450	1100×600×1100	380V/40V
PSG-250	950×450×830	290×450	1300×700×1300	380V/40V
PSG-300	1050×450×950	290×450	1300×700×1300	380V/40V
PSG-350	1100×500×1000	310×500	1300×700×1300	380V/40V
PSG-400	1100×550×1100	320×500	1300×700×1300	380V/40V
PSG-500	1250×600×1250	320×600	1500×800×1500	380V/40V



用戶須知：
1、開箱檢查:
箱體在運輸過程中有無損壞;變壓器及其它元器件是否完好無損;緊固件有否松動、移位，接線端子有否接觸不良。
2、安裝須知:
變壓器安裝場地必須干燥通風，無強力振動，無灰沙雨水滲漏; 就位搬遷須小心輕放，嚴禁過分傾斜，就位后機器底盤受力要均勻，箱體放置平穩;就位所在四周應有足夠的空間余地，確保變壓器的通風與維護。
3、絕緣要求:
短接“輸入”與“輸出”端子并引出測試點, 測試點對地(機外殼)用1000兆歐表測試絕緣電阻，此值應大于2兆歐。
