伺服變壓器是一種將輸入電壓轉換為輸出電壓的設備。對于輸入電壓為380V的伺服變壓器，它可以將電壓轉換為三相220V和200V的輸出電壓。該伺服變壓器具有22KW的功率。
伺服變壓器的作用是通過改變輸入電壓的大小和頻率，實現對電動機的精確控制。它常用于機械加工、自動化生產線和工業設備等領域。
在使用伺服變壓器時，需要注意其額定功率和輸入電壓的匹配，以確保設備的正常運行。此外，還需注意安裝和接線的正確性，以確保電路的安全和穩定性。

由于伺服電機電壓與電網不匹配（國內工業用電為3φ380V，而進口伺服電機為3φ200V）,為了讓伺服系統正常穩定運行，中間須匹配一臺380V轉200V三相變壓器作電壓轉換。

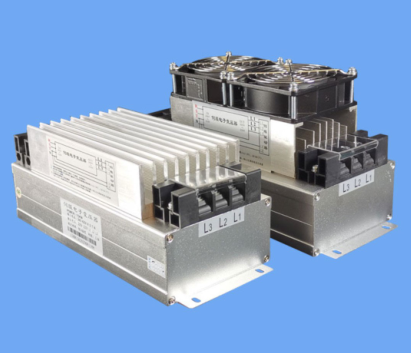

伺服電子變壓器是我司針對電網與伺服電機系統而開發的一款電子變壓器，該產品改變了傳統線組式變壓器體積大笨重，發熱，耗電，安裝難的問題, 不對電網造成污染，是工業控制系統中解決電源適配器問題的理想產品，與工頻變壓器有本質上的不同，在性能上有質的飛躍。
電子變壓器采用電力電子器件，三相全橋開關諧振技術，SPWM調制方式，開關頻率達1MHZ，所以發熱量小，無需散熱器，耗電少，能有效消除EMI干擾。
產品特性：
1. 鋁合金外形，可任意懸掛安裝，使用簡單
2. 性能穩定，耗電少，高穩定，抗干擾，不發熱
3. 抗雷擊、抗高壓高硫、內部電路過壓，過流，短路保護
4. 全部元件采用進口德國，日本功率模塊，國內封裝組成，可防水，防油。
5. 特殊的合金材料，接頭端子緩流，緩壓
6. 可匹配以下伺服電機驅動器

品牌中文標識	品牌中文標識
ABB	施耐德
日立	歐姆龍
富士	路斯特
松下	科比
三洋	廣數
臺達	安川
東元	匯川
運控	所有國產伺服驅動器
產品基本參數
輸入電壓	三相四線制AC（380V-415V）
輸出電壓	三相三線交流AC（200V-230V）
較大輸出工作電流	2倍額定電流
電流模式	動態跟蹤
電流基波頻率	300HZ
動態工作電流頻率	1MHZ
電流波形	正弦波
電流驅動形式	SPWM
電壓調整率	0.2%
負載調整率	0.1%
輸出電壓失真率	0.1%
效率	99.5%
源電壓響應時間	﹤1.5us
負載階躍響應時間	﹤2us
抗干擾等級	B


接線方法：

電子變壓器電源輸入 （三相AC380V-415V）	R	火線（380V-415V）
	S	火線（380V-415V）
	T	火線（380V-415V）
N	零線
電子變壓器電源輸出 （3相AC200-220V）	L1	對應伺服L1
	L2	對應伺服L2
	L3	對應伺服L3
注意事項： 本電源輸出為高頻電流，需要用直流檔測量，不接負載測量值為:L12/0V,L23/100V，L13/200V 2. 零線端子位置請嚴格牢記接入零線，且要接牢固，當驅動器接入變壓器驅動器報警時，只需將L2/L3線調換接即可。
